基于 Semtech SX130X+SX127X (LoRa)长距离之人身安全追踪器监控应用
藉由 Semtech LoRa 无线技术, 可解决感测网络技术时常遇到功耗过高而传输距离却又无法达到需求的困扰, 并有效降低基础设施的成本并将无线讯号干扰问题得到显著的改善
在特定区域例如赡养中心(人员可自行活动),医院,大型游乐区,大型购物中心可提供家长对小孩的定位追踪器. 其次在城市中的布建主要适用于: 个人–如儿童、老年人、单兵工作者等定位与监控。 宠物–如猫,狗等的定位跟踪。使用LoRa长距离、高穿透、抗干扰等特性将可提供使用者更简易安全防护的方法.

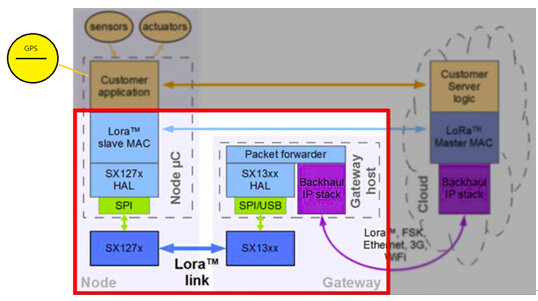

【方案方块图】
【系统功能】
SX130X (Gateway)+SX127X(Node)
人员配戴相关追踪配件由 GPS + SX1276 组成一个GPS追踪器,可长距离传送不需额外SIM 卡,免费频段,低基础建设成本,低成本终端设备.
【方案特性】

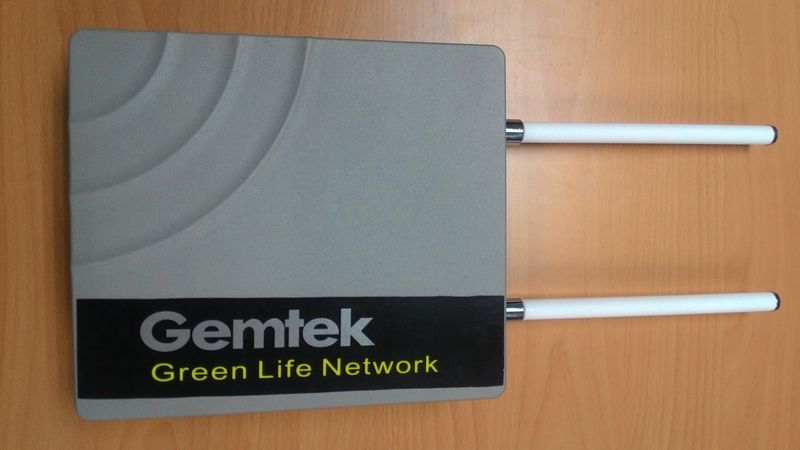

SX130X (Gateway)特点:
• 高达-142.5 dBm的灵敏度与SX1257的Tx / Rx前端
• 70分贝CW干扰抑制在1 MHz偏移
• 能够与负SNR，CCR工作在高达9分贝
• 它模拟49X LORA解调器和1个（G）FSK解调
• 双数字TX和RX无线前端接口
• 10个可编程并行解调路径
• 动态数据速率（DDR）改编

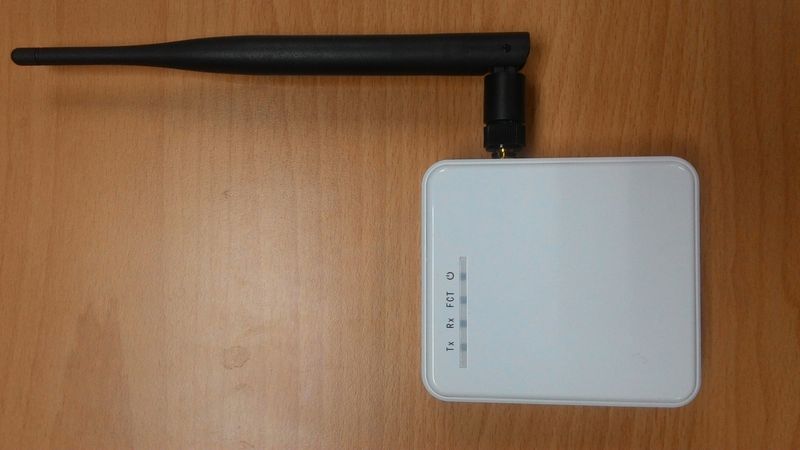

SX127X(Node)特点:
• LORA调制解调器
• 157分贝最大链路预算
• +20 dBm的100 mW的恒定RF输出主场迎战V电源
• +14 dBm的高效率功率放大器
• 可编程比特率高达300 kbps的
• 高灵敏度：低至-137 dBm的
• 防弹前端：IIP3 = -12.5 dBm的
• 89分贝阻塞免疫力
• 低RX电流的10毫安，100 nA的注册滞留
• 以61赫兹的分辨率完全集成的合成器
• FSK，GFSK，MSK，GMSK，LORA和OOK调制
• 内置位同步的时钟再生
LadyBird 3 PA6C (GPS)特点:
LadyBird 3 (PA6C) 模块是新的继任者 PA6 系列-综合贴片天线的最成功的超小 GPS 模块。FGPMMOPA6C 利用最新的 MT3339 单芯片解决方案，具有低功耗: Tracking:23mA(average) 采集: 29mA(average)
