LoRa扩频低功耗MESH组网路由模块的应用

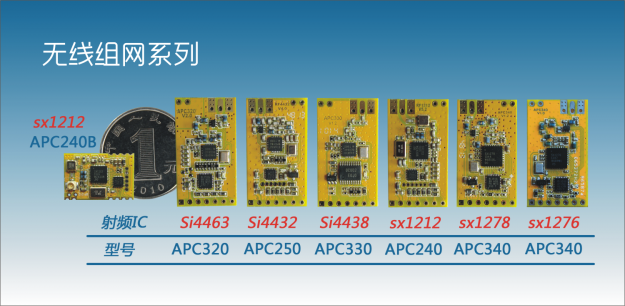

WMRNET无线组网模块系列产品覆盖多种组网模式：星型，MESH型，集群型，其中MESH和集群型组网主要面向水表及燃气表组网抄表，运行控制协议与表端计量功能均已经集成在组网模块之中，即插即用，通讯稳定，计量可靠性非常高，用户无需再进行复杂的协议开发与计量设定，极大降低了智能表实施成本。

组网模块特点：

1. 支持MESH无线自组网，同时支持星状、集群状网络
2. 领先的网络路由深度
3. 高效的网络传输效率与高可靠性的网络冗余
4. 自动最佳路由选择
5. 路由自动修复

1. MESH组网基于超低功耗芯片sx1212，节点自带路由与中继通讯功能，网络纵深路由级数达到8级，组网后整个网络覆盖面积超过3千米。
2. 集群组网基于LoRa扩频芯片sx1278，节点与集中器能直接组网连接，构成星型组网，如遇远距离节点，则使用路由器进行中继组网连接，路由器纵深路由级数为6级，组网后整个网络覆盖面积超过8千米。

对于使用电池供电的智能表，功耗控制是首要问题，WMRNET组网模块本身功耗极低，再通过使用专用的无线休眠唤醒协议控制，MESH组网模块平均消耗电流12微安，集群组网模块平均消耗电流20微安，使用3.6AH锂电池供电，电池寿命轻松超过10年。

MESH组网适用于表计相对集中的应用环境，集群组网适用于表计分散或极端应用环境。



应用实例：

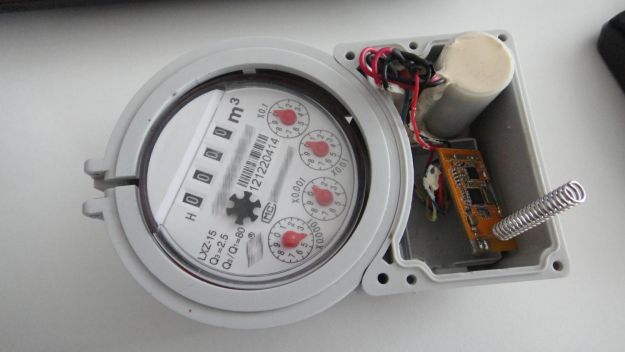

无线智能水表
