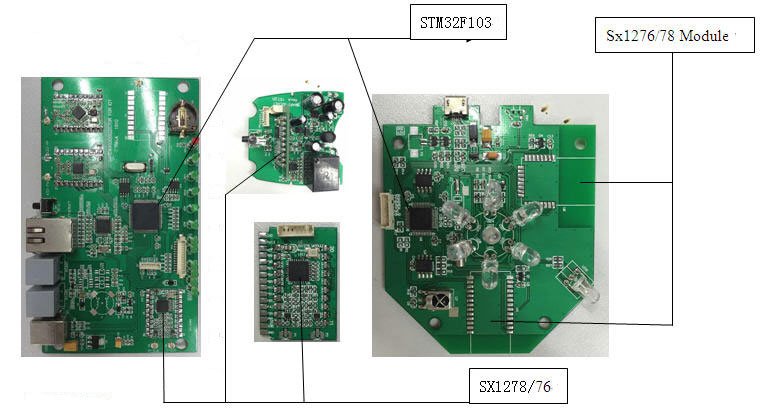

【展示板照片】

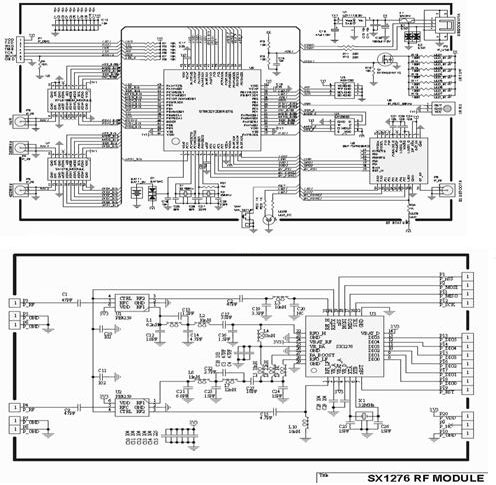

【线路图】

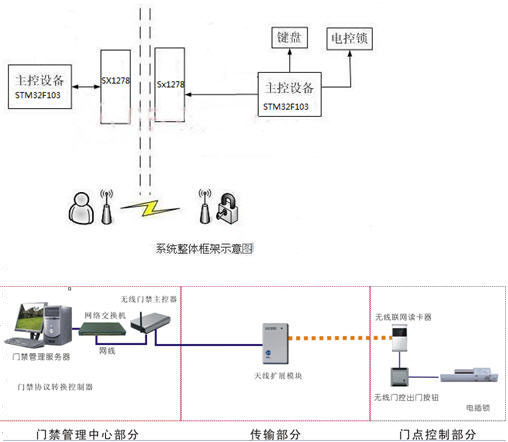

【方案方块图】

【方案特性】

该无线门禁系统硬件主要包括主控设备、电控锁、电源、语音压缩/控制平台、无线传输平台，其他接口设备几个部分构成。当被授权用户刷卡开门的时候，读卡器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被启动，射频卡将自身编码等信息通过卡内置发送天线发送出去，系统接收天线接收到从射频卡发送来的调制信号，经天线调节器传送到读卡器，读卡器对接收的信号进行解调和译码然后送到主控设备进行相关处理；主控系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作，若被授权用户忘记带卡，还可以通过系统的外接键盘输入密码来开门。

一、功能要求
1、被授权用户（住户）
对被授权用户，是系统设定允许主动通过门禁的对象，他们可以通过刷卡或者利用手机 APP的方式开门。
2、非授权用户（来访客人）
对非授权用户，是系统设定阻止主动通过门禁的对象，他们可以通过无线语音呼叫，取得与室内住户的联系，经身份确认后，由住户打开门禁。
3、非法入侵（小偷等）
对于企图以破坏门禁系统等非法手段打开门禁系统的情况，系统能够自动向小区保安中心紧急报警。

二 性能要求
1）安全性
该系统能够阻止一切非授权对象的主动进入，保障财产生命安全。
2）可靠性
该系统能够稳定的工作，能较好的抵抗外界干扰，保证动作的准确性。
3）实时性
该系统能够实时响应用户对象。
4）灵活性
该系统能够比较容易的扩展，方便添加新用户。
5）保密性
该系统具有较强的防破译能力，强力保护用户密码。
