基于STM32 网关机架构下之Semtech LoRa 技术停车位管理系统

由于生活及工作上的便利造成人们都趋向都市生活,而都市化的生活虽带来了很多便利但也带来需多的不辨。地小人稀下寻找停车位便成为人们的不便,和时间上的浪费。常常我们进到一个大型停车场后找不到可停的车位,或是车子都在同一层找寻车位而形成一个瓶颈。更甚者为两人同时因为看到同一车位而造成纷争。

为解决此等问题,我们提出一方案使用ST Micro 32位处理器为基础的网关机。经Semtech LoRa长距离高穿透性无线技术来接收在停车场复杂环境下每一停车位的状况后由网关机经USB埠送至PC端处理后在停车者进场时就可告知该停往何处停车格。其次收集的停车位状态也可送至云端供其他使用者了解空车位状态。

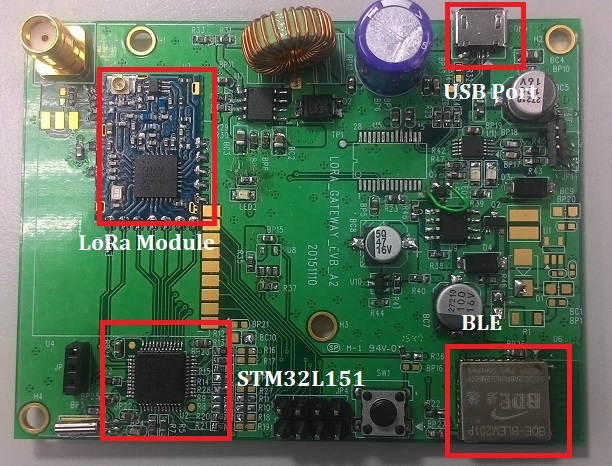

【展示板照片】

展示板照片(正面)

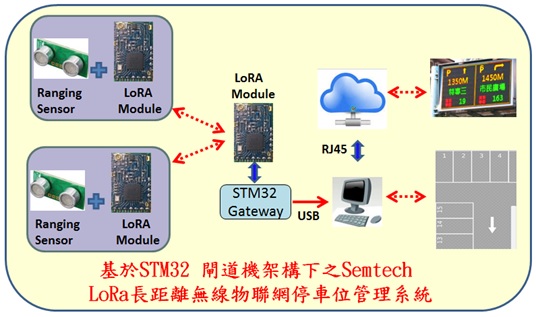

【方案方块图】

方案方块图

【系统功能】

① 传感器端 : 以STM32151处理器接收由HG-C40U Ultrasonic Sensor 送来的停车位是否有被占用的资料后经UART送至LoRa模块发送至空中。

② 数据接收端 : 由LoRa模块接收到数据后经SPI让STM32处理器读取有效节点数据后以USB送至PC端后显示停车位使用状态数据于UI。

③ 网络端 : 把网关机收到传感器送来的停车位使用状态数据经PC以以太网送至云端数据库。

④ 客户端 : 管理者可以于计算机上监控车位使用状态,或是另外把车位剩余状态公布于网络或公众广告牌公用车者参考。

【方案特性】

① STM32L 系列为在Cortex-M3的低功耗条件下,STM32L还引进了独特的节能技术,即以意法半导体130nm制程的EnergyLite超低功耗产品平台为基础,可实现超低漏电流特性。此外该平台整合了意法低功耗闪存,并支持直接内存(DMA),由于采用优化的节能架构,能在应用系统作业过程中关闭闪存和CPU,外围设备仍可保持作业状态,让产品的性能、功能及电池寿命达到优化的状态。

② LoRa技术具超长距离,低成本 : 因其Sensitivity 可达-148dB,此点可以让传感器部件的范围大幅增加。此点可减少repeater 用量节省成本。另可延长使用时间 : 由于待机电流低至2.5uA, 此低耗电特性比起GPRS来可以大大的减少耗电。所以可减小电池体积而增加其传感器待机时间。
