【展示板照片】

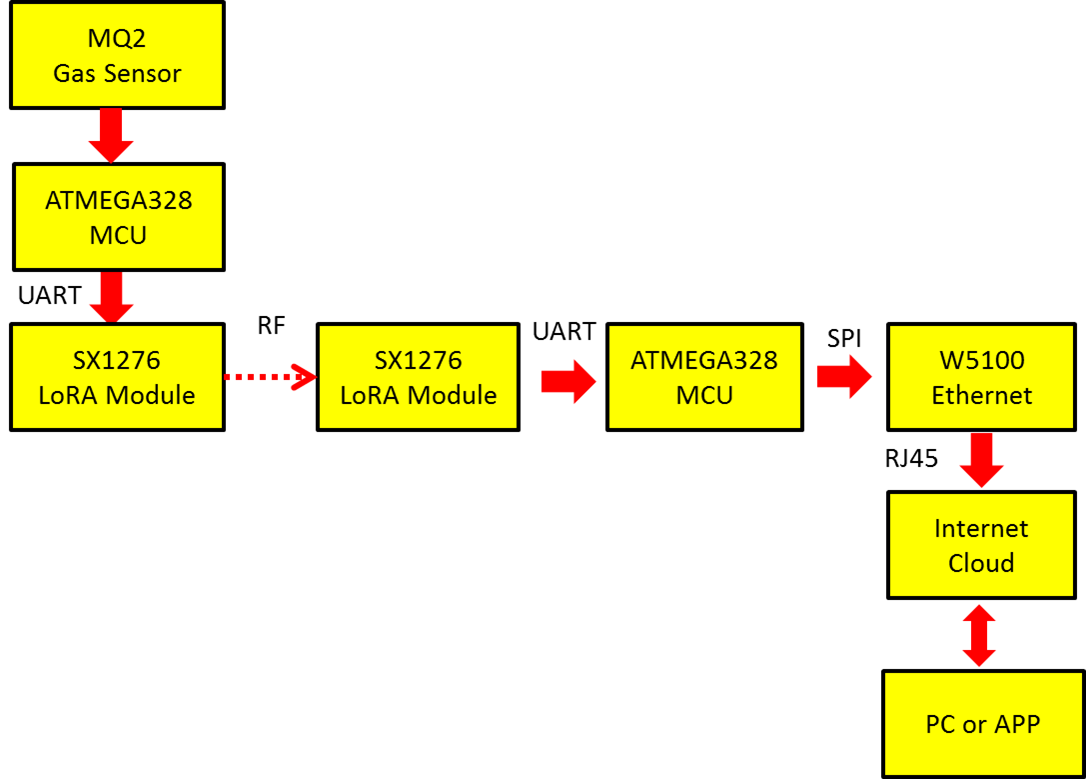

【方案方块图】

【系统功能】

① 传感器端 : 以单芯片接收由MQ2 送来的有害气体数据，并转换单位为可判读的数据后经UART送至LoRa模块发送至空中。

② 数据接收端 : 由LoRa模块接收到数据后经UART让单芯片读到有效数值后以SPI接口经W5100送至Internet。

③ 网络端 : 把由单芯片送来的API、Sensor ID、Device ID及GAS Data送至云端服务纪录数据，并于云端系统中设定触发条件。

④ 客户端 : 当传感器超过触发条件后，云端服务会以电子邮件或是SMS简讯通知预设的人员。一般时候用户也可以用计算机或是手机随时可以上网检查数据。

【方案特性】

① 超长距离，低成本 : 因其Sensitivity 可达-148dB，此点可以让传感器部件的范围大幅增加。此点可减少repeater 用量节省成本。

② 延长使用时间 : 由于待机电流低至2.5uA, 此低耗电特性比起GPRS来可以大大的减少耗电。所以可减小电池体积而增加其传感器待机时间。
