用LoRa“救命”：长距离、低功耗的无线传输魔力在哪里？

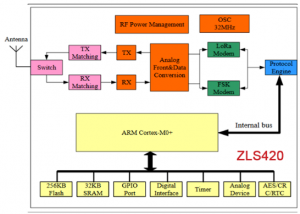

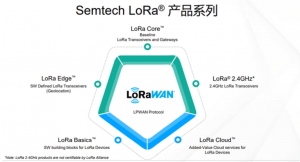

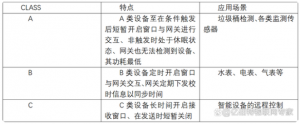

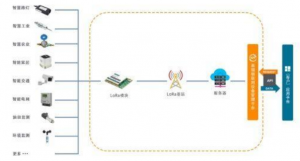

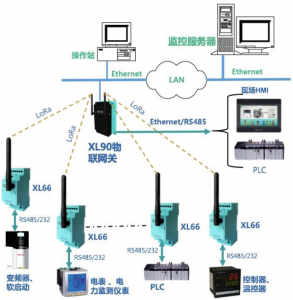

LoRa作为一种低功率、长距离、经济实惠、简单高效的无线数字通信技术被人所熟知，被广泛用于全球智能抄表应用和军事空间通信领域。 在物联网急速发展的现今，LoRa也逐渐成为长距离无线射频通信的首选。LoRa技术的应用已扩展到更多的垂直市场中，包括智能公用事业、智能供应链和物流、智能家居和楼宇、智慧农业、智慧健康和医疗、智能工业控制、智慧社区和智能环境 射频技术赋能万物可跟踪和管理的特性，而好的通信技术还能“救命”。据了解，自2017年开始，Everynet已连续四年都利用LoRaWAN技术来监测和确保参加意大利Tor des Géants超级马拉松赛的运动员们的安全，并且拥有多个实际的营救案例。 LoRa是怎么成为超级马拉松的“御用”解决方案的？Semtech市场战略总监甘泉为记者解答了相关问题。 LoRa是什么？ LoRa究竟是什么？甘泉为记者介绍，LoRa 是一个物理层的无线数字通信调制技术，称为扩频连续调频调制技术（Chirp Modulation）。常见的无线数字通信调制技术为FSK、ASK、PSK三种，运营商的NB-IoT、4G、5G 以及 Wi-Fi、蓝牙等几乎所有常见数字无线通信技术的物理层都是采用 FSK、ASK、PSK 这三种调制技术进行通信的。 LoRa 只是一个物理层的调制技术，现在市面上的所有 LoRa 芯片，也只是完成简单的物理层工作。而市场上 Wi-Fi、2G、3G、NB-IoT 等其他芯片，都是带有自身协议栈的。 值得注意的是，LoRa是一种扩频调制技术，能够很好地平衡速率和灵敏度。其灵敏度更接近香农极限定理，打破了传统FSK窄带系统的实施极限。 LoRa的优势多多，是一种迅速增长的无线射频技术，截至 2020 年 1 月，LoRa 的连接节点超过了 1.45亿个。从 LoRa 联盟的会员数量可以看出从事 LoRa 产品开发的公司数量也在迅速增长。LoRa 联盟现有约 500 个会员，其中许多来自中国，例如阿里巴巴和腾讯。 LoRa的优势不容小觑 根据甘泉的介绍，LoRa的具体优势包括： 1、远距离：由于LoRa采用了扩频技术，且敏度更接近香农极限定理，降低了信噪比要求，传播距离更长，即使是50Km也没有问题。 LoRa能够依靠扩频获取处理增益，不依赖于窄带、重传，不依赖编码冗余，效率高。另外，LoRa上下行可使用下同的带宽和速率，网关和节点灵敏度均可达到-140dBm（300bps），下行不依靠基站的大功率，既适合于免授权的ISM频段，也适合于授权频段。 2、抗干扰能力：在所有的物联网通信技术中，LoRa技术可在噪声下20dB解调，而其它的物联网通信技术必须高于噪声一定强度才能实现解调。 其它物联网通信技术的波形可以被频谱仪等设备抓取。同样，这些通信数据也可能被干扰或伪造。而LoRa技术具有较好的隐蔽性和抗干扰特性，具有较强的物理层安全特性。 3、低功耗：实际上，功耗一直以来是无线通信技术最大的竞争点，这是因为大多数远距离接入场景大多都需要电池供电，电池的寿命直接影响了用户体验。 根据介绍，LoRaWan在睡眠状态电流甚至低于1μA，发射17dBm信号时电流仅为45mA，接受信号时电流仅为5mA。 通过对比NB-IoT，LoRa拥有更简化的结构。而在运动手环应用上，LoRa可以工作超过2周时长。 4、易于部署：根据介绍，LoRa不仅能够根据应用需要规划和部署网络，还能根据现场环境，针对终端位置合理部署基站。LoRa的网络扩展十分简单，也可根据节点规模的变化随时对覆盖进行增强或扩展。LoRa拥有从物理层、网络层到应用层的三重安全性，因此满足各种数据私密性要求。 特别需要强调的是，LoRa还拥有很高的投资回报，这是因为其本身的长寿命、低功耗和低成本 LoRa的优势适用于室外超级马拉松应用 根据介绍，Everynet开发的基于LoRaWAN标准的应用程序，可在数百公里内实时追踪大约900名参赛者，为赛事工作人员提供准确的数据，以防止参赛者受伤和迷路。 需要强调的是，从2017年开始，Everynet已连续四年都利用LoRaWAN技术来监测和确保参加Tor des Géants超级马拉松赛的运动员们的安全。Tor des Géants超级马拉松赛是世界上最具挑战性的赛事之一，参赛者要在150个小时以内的时间里跑完330公里的路程，其中海拔高度有变化的路段超过24000米，参赛者要每天24小时在其中连续跑几天，每次间隙休息最多只有20分钟。 由于为每位参赛者都配备了一个基于LoRaWAN技术的传感器，所以即使在蜂窝网络无法接入或无法覆盖的地方，也能持续监测运动员的位置，并且能在危险情况下发送报警信号。甘泉强调，目前该方案已有成功的营救案例。 LoRaWAN的马拉松应用网络连接方案的优势刚好对应了上述LoRa的优势： […] Read more.
LoRa开发与应用三：LoRa-IoT低功耗配置（AT）

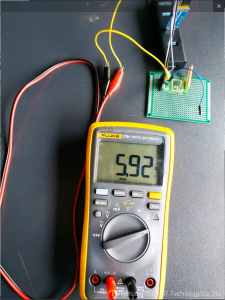

一、引言 低功耗是评估很多元器件或设备性能的重要参数之一，对于使用电池供电的设备来说，功耗越低，意味着设备工作时间越长，减少后期维护操作。 LoRa-IoT开发板在设计之初，考虑能在电池供电的设备中使用，选型时采用低功耗元器件：STM8L151G6低功耗MCU和SX1278系列LoRa模组。 二、数据参考 LoRa特点之一是低功耗，SX1278官方数据手册上，休眠电流典型值是0.2uA。 STM8L151G6数据手册上只给出几个温度下的休眠电流，从Table 26可以看到，休眠电流会随着温度升高而上升，但是手册上没有给出详细的休眠电流与温度的变化曲线。 LoRa-IoT开发板上影响电流值的器件是MCU和LoRa，所以开发板休眠电流应该是两者之和。电流值在最大范围内都是正常数值，如果测试过程中发现休眠电流比参考数值大很多，首先确认程序是否已经配置好，其次考虑购买的元器件性能参数是否达到要求，或者设备因为生产加工造成的影响。 三、低功耗测试 3.1 搭建环境 连接开发板和USB转TTL，开发板使用USB转TTL上的3.3V电源线供电，在测电流时，可以把万用表置于mA档位后，串入3.3V电源线中。 如图所示，初始状态时，电流示数是：17.00mA。 3.2 模式配置 打开串口调试助手，输入AT指令AT+MODE+SLEEP，将开发板配置成低功耗模式。 万用表示数变成0.00mA，这是因为LoRa-IoT开发板在休眠模式下电流很小(<2uA)，有些万用表在mA档位不能显示数值或者显示的数值精度不够，需要从mA档位切换至uA档位。 切换到uA档位后，万用表示数变成了-0.8uA，数值变成负数，在这里是因为开发板进入休眠模式后电流很低，USB转TTL上的TXD和RXD管脚对开发板低功耗产生影响。 断开USB转TTL的RXD和TXD，电流示数变成了0.7uA，这个数值才是低功耗时的电流大小。 3.3 低功耗唤醒 开发板进入休眠模式后，不能收发数据或配置，引脚6是高电平，需要给一个外部中断（下降沿触发），将开发板从休眠模式唤醒后才能进行操作。 使用杜邦线将Pin6管脚拉低，形成一个下降沿唤醒开发板，串口助手收到唤醒信息，此时电流示数是5.92mA。 操作视频点击观看：LoRa-IoT低功耗配置（AT） 四、设计总结 设备如果有低功耗需求，那么设备在设计、调试及使用时，有以下几点可以参考： 设计电路时，尽量减少外围器件； 选用满足功能需求、低功耗、低工作电压、工作电压范围宽的MCU和外围芯片； 外围器件在不工作时，应关闭电源或配置成最低功耗，MCU应配置成最低功耗； 合理使用MCU的多种工作模式； 合理配置时钟、外设、GPIO； 测量功耗时，断开调试器（USB转TTL、ST-LinK）； 合理配置设备的工作模式和休眠时间。 ———————————————— 版权声明：本文为CSDN博主「真香702」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 原文链接：https://blog.csdn.net/longdi728/article/details/104840420 Read more.
LoRa开发与应用二：无线收发数据

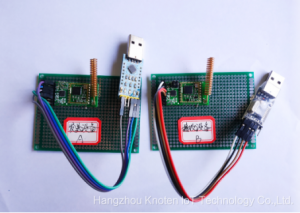

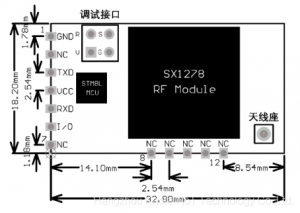

一、测试准备 上一篇介绍了LoRa-IoT开发板的设计思路、功能特点和应用案例，开发板可以通过烧录程序和AT指令配置参数，现在我们使用AT指令测试开发板功能。 视频教程：LoRa-IoT开发板无线收发数据 1.1 开发板焊接 首先搭建测试环境，LoRa-IoT开发板焊接视频可以观看：开发板焊接 开发板焊接示意如下所示： 发送设备定义为A，接收设备定义为B。 1.2 工具准备 准备USB转TTL*2，杜邦线若干，为了容易在电脑的串口助手上区分，这里选择了两款转换器，一个是CP2102，一个是CH340。 将CP2102版本的USB转TTL连接发送设备A，CH340连接接收设备B。 在接线时需要注意： USB转TTL的TXD、RXD和开发板的TXD、RXD不要接错； 开发板使用转换器上的3.3V电源供电，开发板上没有电源芯片，不能接到5V，否则会损坏设备。 1.3 串口助手参数配置 连接完成后，将开发板连接在电脑，打开串口调试助手，在端口号COM5和COM7可以看到有两个设备（以实际使用时端口号为准），这里COM5是发送设备A，COM7是接收设备B。 串口数据格式默认是波特率：9600、数据位：8位、停止位：1位、校验位：无。 二、配置设备 2.1 开发板测试 在串口调试助手的发送数据窗口内输入AT指令，设备如果工作正常，会有相应的返回值，详细的AT指令可以查看《LoRa-IoT开发板使用说明书》。 现在分别向两个设备输入AT，测试设备是否正常。 LoRa-IoT开发板上电后，可以查询开发板的串口和LoRa的初始化参数。 在串口调试助手的接收窗口收到一组数据： UART:B”9600″,D”0″,S”0″,C”0″.LORA:CHN”4″,FRE”500″,POW”17″,BW”62″,SF”11″,CR”2″,CRC”1″. 数据各参数意思分别是：B：波特率；D：数据位；S：停止位；C：校验位。CHN：4，默认使用4信道，后面是LoRa在4信道时的参数。FRE：频率；POW：发射功率；BW：带宽；SF：扩频因子；CR：编码率；CRC：校验。 详细的参数和说明，大家可以查看AT指令表。 2.2 配置设备工作模式 设备正常工作后，分别配置发送设备A和接收设备B的工作模式，相关操作指令如下： 三、收发数据及模式切换 3.1 收发数据 配置完成后，我们在发送设备的串口助手发送窗口内输入 Hello 2020！ 然后观察接收设备是否收到这条数据。 可以看到设备A发送数据，在设备B的接收数据窗口上收到了数据。 3.2 更改参数 接下来我们更改设备A的LoRa参数，再看设备B还能否收到数据。在更改设备参数时，需要先将设备从当前状态退出到指令模式再进行更改，相关操作指令如下： 第一步：发送设备A更改发送频率为490MHz 发→AT+LORA+FRE=“490” 收←LORA:CHN”0″,FRE”490″,POW”17″,BW”62″,SF”11″,CR”2″,CRC”1″. 第二步：使能LORA参数设置 发→AT+LORA+SET 收←Reset LoRa… 第三步：获取LORA参数 发→AT+LORA+GET 收←LORA:CHN”0″,FRE”490″,POW”17″,BW”62″,SF”11″,CR”2″,CRC”1″. 这里有点需要注意的是： 第一步发送设置频率的AT指令后，返回的数据中有490，其实这个时候LoRa还没有变为490，还是初始值500，需要第二步使能之后才会变为490，LoRa其他参数更改时也需要这一步操作。 […] Read more.
