本文作者：ZLG致远电子

现在市面上的LoRa协议各式各样，LoRaWAN、CLAA、LinkWAN都各有千秋。对于LoRa应用而言，稳定可靠是关键，本文将带你详细了解ZLG致远电子LoRaNET协议。

LoRaNET协议是ZLG致远电子基于LM400TU核心模块自主开发的LoRa组网协议，针对不同行业的需求痛点，做了一系列创新与优化，废话不多说，下面我们直接上干货！

一

认识LoRaNET？

LoRaNET是ZLG致远电子开发的一款支持二次开发的LoRa组网协议，基于可二次开发的LM400TU硬件模块，方便快捷！LoRaNet SDK 使用 AMetal 软件平台，它提供了一些基础组件，对大部分片内硬件资源进行了良好地抽象封装，使用外设时仅需简单配置、调用API、无需关注底层硬件操作！

二

相关特点

LoRaNET采用LoRa扩频调制技术，实现低发射功率远距离通信；

基本数据包收发模式：单播，组播，广播；

地址宽度16bits；（这下不用担心节点地址不够用了）

通信速率0．3－19．2kbps可设，编码率可调；

低功耗唤醒机制，间隔开启接收；

每个数据包可携带210字节的数据，支持4级中继；

使用基于 AES－128 的校验方式，安全！

三

LoRaNET到底是怎样的一个网络？

LoRaNET协议根据不同的应用场景有不同的组网模式，主要有以下3种组网模式。

1、数据采集型应用

这是由集中器、少量路由、大量终端构成的星型网络，如下图所示：

图1 LoRaNET数据采集网络

该型网络的特点如下：

自动探测组网；

采集命令由集中器发起，有轮询采集、分组批量采集；

使用固定树型路由，要求各节点间相对位置固定；

由于数据采集均由集中器发起，适用于实时性要求较低的场合。

总结一下：有路由、集中器主动采集、节点位置相对固定、实时性低

2、突发上报型应用

由集中器、终端组成的星型网络，其特点如下：

支持自动探测组网，不支持路由；

由终端主动的向集中器上报，适用于实时性要求比较高的场合；

使用确认应答机制，丢包时自动重发，直到成功或超时；

失败重发机制中包含信道冲突退避机制，避免网络阻塞；

使用两个信道，分别用于数据传输、应答数据包传输。

总结一下：无路由、终端主动上报、数据传输丢包重发、实时性高。

3、分时上报型应用

由集中器、终端组成的网络，特点如下：

支持自动探测组网、不支持路由；

允许配置上报时间，集中器可以发起定时广播，使网络中的设备保持时间同步；

各终端在指定的上报时间分时上报数据；

空中唤醒较少，可用于低速率的远距离通讯场合。

总结一下：无路由、终端分时上报、数据传输丢包重发、集中器广播保持时间同步！

4、LoRaNET网络中的各个设备都是干啥的？

集中器

集中器是网络的入口点，起到网关的作用，通常通讯命令均由集中器发起，终端、路由被动响应这些通信命令。

终端

终端设备是LoRaNET中被控制，被数据采集的设备，终端与集中器或路由组成星型网络。

路由

路由负责转发数据包，根据数据包中携带的路由信息确定转发路径

5、LoRaNET的网络到底是咋组起来的？

LoRaNET中的路由表信息存储在集中器中，所谓组网是确定网络拓扑结构的过程。组网后集中器可以访问网络内任一终端节点。组网方式有2种：

自动探测组网

组网由集中器发起，探测周围路由、终端，并将各节点的拓扑关系加入到路由表中。

编辑路由信息方式组网

调用API，将路由信息依次加入路由表中。

6、说了这么多，LoRaNET该如何使用呀？

可能看到这各位童鞋已经被上面的一堆字搞的想吐，分分中想打小编的节奏。言归正传，前文已经说了，LoRaNET是一个可以二次开发的协议，那如何下手呢？开发环境是啥？

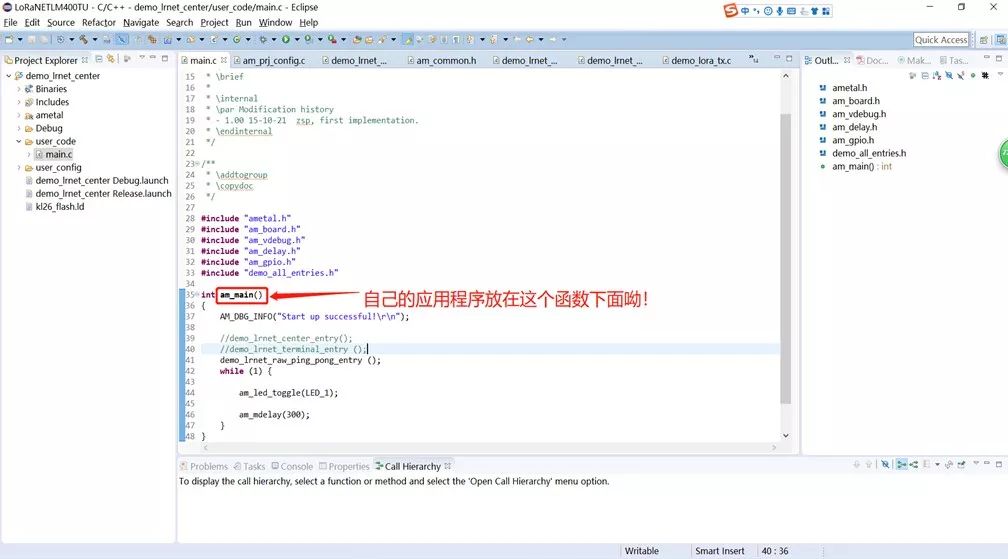

图2 LoRaNET二次开发环境

啥玩意？Eclipse？好烦哟，又要配置一堆环境变量。NO！NO！NO！，只需要一个压缩包，解压后点开，直接可以使用。各种配置？不存在的！我们有二次开发的SDK，导入到Eclipse里面，直接使用。

好了，开发环境说完了，那该从哪下手？API函数在哪？那您接着往下看。

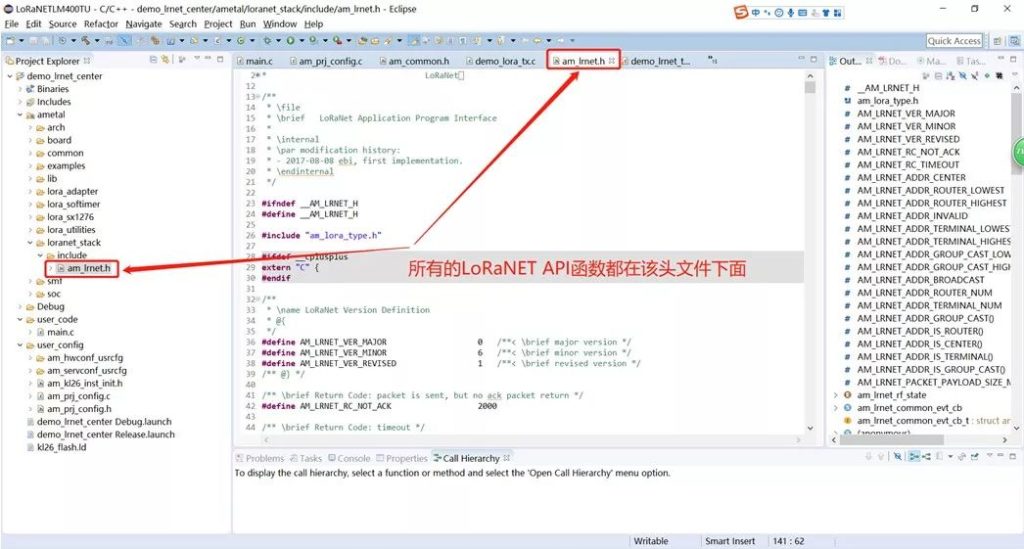

图3 LoRaNETAPI函数接口

这个SDK有没有写好的Demo呀？不想看过程，只想先看结果的童鞋，接着往下看。

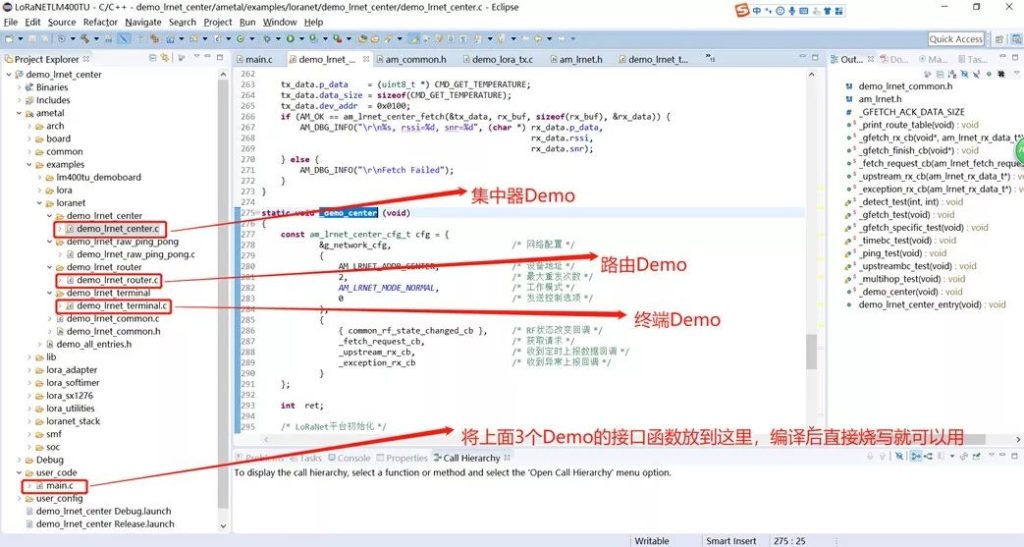

图4 LoRaNET Demo

看了这么多，还是不会开发怎么办？这很正常，本身这篇文章不是开发教程。想了解的童鞋，可以联系ZLG销售人员，获取LoRa协议相关的资料，并亲手教导。

LM400TU是ZLG致远电子研发设计的一款工业级LoRa组网透传模块。模块采用源自军用通信系统的LoRa调制技术设计，结合独有的频谱扩宽处理技术，完美解决了小数据量在复杂环境中的超远距离通信问题。 LoRa组网透传模块内嵌自组网透明传输协议，支持用户一键自组网，并且提供专用抄表协议、CLAA协议以及LoRaWAN协议，用户无需在协议上花费大量时间，即可直接开发应用。

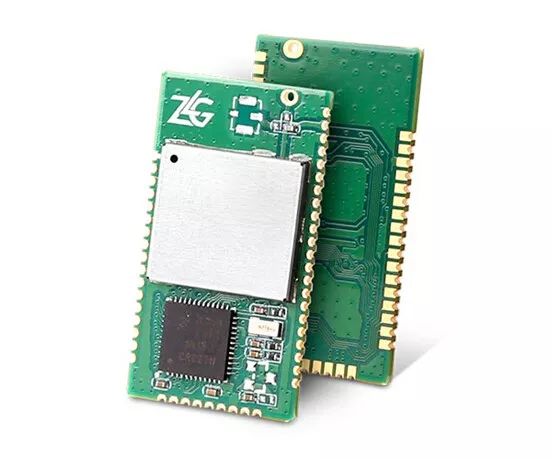

图5 LM400TU模块

如有任何疑问，可以：1、添加小Z微信号、拨打ZLG立功科技·致远电子官方技术热线．
