LoRa开发利器——详解村田的低功耗广域网LPWAN无线模块

来源：搜狐科技

村田 (Murata)加入LoRa联盟，与STMicro、Semtech合作设计了一款低功耗、微尺寸的LoRaWAN模块，该模块支持多种传感器与无线协议。Murata CMWX1ZZABZ模块具有已经取得无线管理部门的认证，可以在世界绝大部分地区使用868M、915MHz等ISM频段。经过验证的该模块可以为开发者提供卓越的软硬件LoRa平台。

1

什么是“Lora”和“LoRaWAN”？

什么是LoRa？

LoRa是“Long Range”的缩写。在物理层（PHY）依靠优化的能量效率以及稳定的信号能够实现超远距离通信。

什么是LoRaWAN?

LoRaWAN也被称作LPWAN，代表低功耗广域网，是IoT（物联网）全球标准。LoRaWAN是LoRa联盟的基础协议。

来源: SEMTECH

LoRa物理层和LoRaWAN协议针对电池寿命和低成本终端设备进行了优化，可以为应用程序进行批量部署，如资产跟踪、供应链、农业、智慧城市、智能建筑、智能家居、智能计量等。

想要更多了解Lora，请访问LoRa联盟网站。

2

LoRa技术的主要特性

对于LoRa技术，您可以访问我们的LoRa业务合作伙伴SEMTECH了解更多。

LoRa技术的主要特性和LoRaWAN协议

地理范围

实现无GPS，低功耗跟踪应用

低成本

降低成本三种途径：基础设施投资、运营费用和终端节点传感器

标准化

经改进的全球互操作性能，能可以加速采用和推出基于LoRaWAN网络和IoT的应用程序

低功耗

协议专为低功耗设计，延长电池寿命长达20年

远距离

单个基站在人口稠密的城市/室内区域提供可靠连接，并可达30英里远的农村地区

安全

嵌入式端到端AES128加密

大容量

每个基站支持数百万量级消息，是为多客户服务的公共网络运营商的理想选择

来源：SEMTECH 网站 (“LoRa技术和LoRaWAN协议”)

为什么选择Murata LoRa模块？

LoRa 模块 (产品信息)

零件编号/关键规格
零件编号	CMWX1ZZABZ-078
多维外观		12.5 x 11.6 x 1.76 mm (max.)
包装	金属屏蔽
芯片组	Semtech SX1276超长距离扩频无线收发器
微控制单元	STMicro STM32L0系列 ARM Cortex M0 + 32位MCU
闪存	192Kbytes 192K字节
天线配置	外扩
主机接口	UART/SPI/I2C
其他接口	GPIO/ ADC
栅格阵列封装	57 pads
射频发射功率	+14dBm (+20dBm with PA boost)
电源电压	2.2V to 3.6V
可工作温度范围	-40ºC to +85ºC
证书	FCC / IC认证和CE认证 LoRa联盟认证 TELEC认证
更多信息	产品细节

Murata LoRa 模块梯队

3

评估组件

STMicro Discovery Board

配备了Murata's LoRa模块的“评估组件”可与我们其他的LoRa业务合作伙伴STMicroelectronics合作

零件编号 / 主要特性
STMicro零件编号	B-L072Z-LRWAN1
外观
Murata LoRa® 模块	CMWX1ZZABZ-091
特性	ST-LINK / V2-1嵌入式调试工具界面，LED，按钮，天线，Arduino™Uno V3连接器和Micro-B格式的USB OTG连接器。
更多信息	STMicroelectronics网页

硬件体系

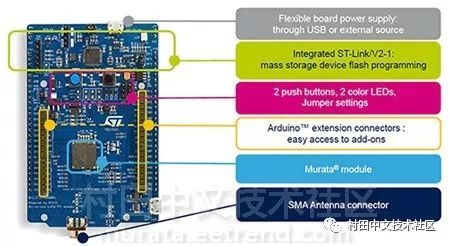

硬件：STMicro Discovery Board

来源：STMicroelectronics

软件: Development Kit

来源：STMicroelectronics

零件编号/主要特性
STMicro零件编号	STM32Cube(UM2073)
Feature 特性	i-CUBE-LRWAN主要特性 - 应用程序集成 - 轻松添加低功耗LoRa®解决方案 - 超低CPU负载 - 无延迟要求 - 小型STM32内存占用 - 提供低功耗定时服务
更多Information	STMicroelectronics I-CUBE-LRWAN
去创建我的ST账号	STMicroelectronics账户注册页面

关于LPWA

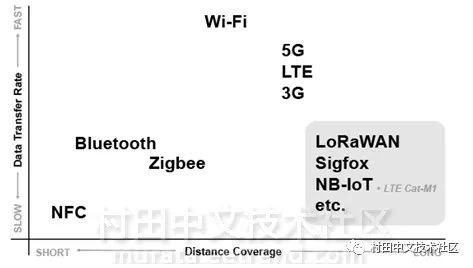

LPWA代表低功耗广域无线技术。 LPWA无线技术支持IoT（物联网）应用，通常需要更低的功耗和更广的覆盖范围。尽管数据传输速率比现有的无线通信技术如WiFi，蓝牙，移动网络等相对较慢，但LPWA技术预计将广泛应用于IoT和M2M，因为它能够降低设备连接的功耗。

什么是LPWA？

LPWA以更低成本、更高效率运行。并且在更广的覆盖区域上支持更多的设备，具有更好的双向性。一些LPWA技术采用Sub-GHz频带以实现远距离传输。

根据市场预测，截止到2021年将有7亿物联网设备连接在LPWA网络上。截止到2025年，物联网11％的设备将使用LPWA连接，如LoRa，Sigfox，LTE-NB1等，服务市场将达到750亿美元。

主要特性

远距离	低功耗	低数据率
终端可以距离网关远达10公里	电池寿命长达十年	小于5000bps，每日多次发送光消息

应用

社会基础设施，智能房屋，农业，环保，医疗，制药，工业，物流，公共事业（水，燃气计量），能源，智能建筑，智慧城市，智能停车，定位跟踪，消费品等。

LPWAN技术比较表

频谱	无牌照	有牌照
距离	> 10 km
数据率	<10 Kb/s	100 b/s	1 Mb/s	<150 Kb/s
输出功率	+20 dBm	+13 dBm	+23 dBm	+23dBm
电池寿命	>10 years
功耗	LOW	HIGH	MEDIUM
成本	LOW	LOW	HIGH	MID
是否可用	Now	Now	End 2017	2018

Murata LoRa模块现已推出。

4

LPWA产品

低功耗广域（LPWA）网络是专门用于设备互连的无线通信技术，核心在于功率效率和远距离传输。 LPWA最适合于IoT，M2M等应用和其它需要更低成本和更低功耗的场景。 LPWA技术正在迅速发展。 为满足客户需求，Murata制造与市场领导者形成战略合作伙伴关系，并正在加快利用这一技术开发产品。
