LoRa点对点系统4 进程通信

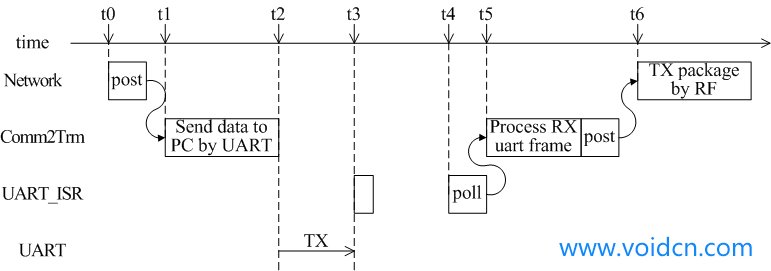

1 Comm2Trm进程

1.1 接收RF数据包，发送给PC

t0时刻：Network进程通知Comm2Trm进程（简称进程），接收到RF数据；

t1时刻：进程封装数据为UART帧，通过UART端口发送；

t2时刻：UART端口启动发送；

t3时刻：UART发送完毕，ISR执行扫尾工作（清除硬件中标标识等）；

1.2 接收PC数据帧，通过RF发送

t4时刻：UART接收到来自PC的UART数据帧，poll进程；

t5时刻：进程提取UART帧中用户数据，通知Network进程；

t6时刻：Network进程通过RF发送该数据帧。

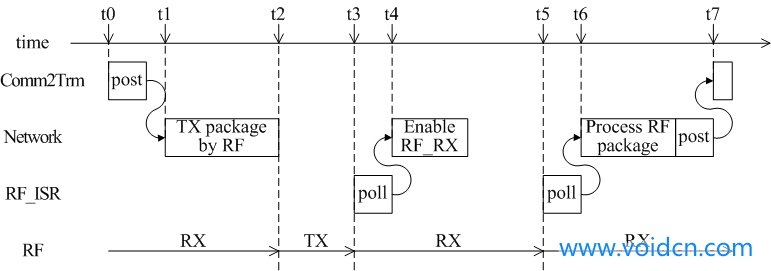

2 Network进程

2.1 接收PC数据帧，通过RF发送

t0时刻：Comm2Trm进程通知Network进程（简称进程），接收到UART数据；

t1时刻：进程封装数据为RF包，通过RF端口发送，阻塞自身；

t2时刻：RF启动发送；

t3时刻：RF发送完毕，ISR执行扫尾工作，通知进程；

t4时刻：进程恢复运行，切换RF到RF模式；



2.2 接收RF数据包，发送给PC

接收RF数据包，发送给PC。

t5时刻：RF接收到数据包，poll进程；

t6时刻：进程处理该RF数据包，通知Comm2Trm进程；

t7时刻：Comm2Trm进程
