LoRa点对点系统2 软件模块划分

1 任务逻辑图

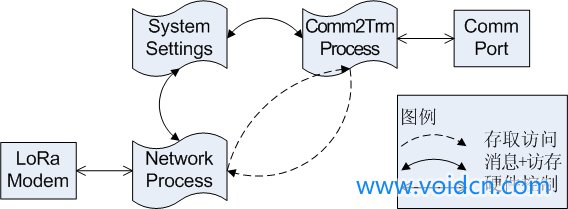

如下图所示，软件系统包括2个进程：Network和Comm2Trm，它们分别控制LoRa射频和UART口，数据模块SystemSettings用于保存系统参数。

2 数据流图

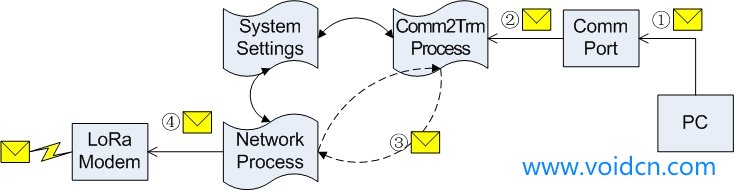

2.1 发送数据

#1：PC将用户数据帧通过UART交付给LoRa终端；

#2：Comm2Trm进程接收该UART数据帧；

#3：Comm2Trm进程抽取用户数据，通知Network进程发送；

#4：Network进程封装用户数据为RF数据包，通过LoRa射频发送。



2.2 接收数据

#1：LoRa射频接收RF数据包，通知Network进程处理；

#2：Network进程提取用户数据，通知Comm2Trm进程；

#3：Comm2Trm进程将用户数据封装成UART帧，并通过UART发送；

#4：PC接收UART帧，打印用户数据。

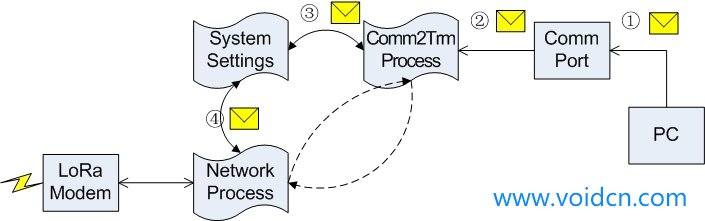

2.3 设置参数

#1：PC将参数帧通过UART交付给LoRa终端；

#2：Comm2Trm进程接收该UART参数帧；

#3：Comm2Trm进程提取参数，写入SystemSettings；

#4：Comm2Trm进程通知Network进程更新参数。
