LoRa开发7：PingPong系统

  1 引言

前2章介绍了SX1278的发送和接收，在此基础上，我们设计一个有趣的PingPong系统，更好地理解LoRa终端的收发逻辑。

该系统将LoRa终端自动定义成2种角色：master和slave。master主动发送ping数据帧，接收pong数据帧；slave如果接收到ping数据帧，回应pong数据帧。

2 整体逻辑流程

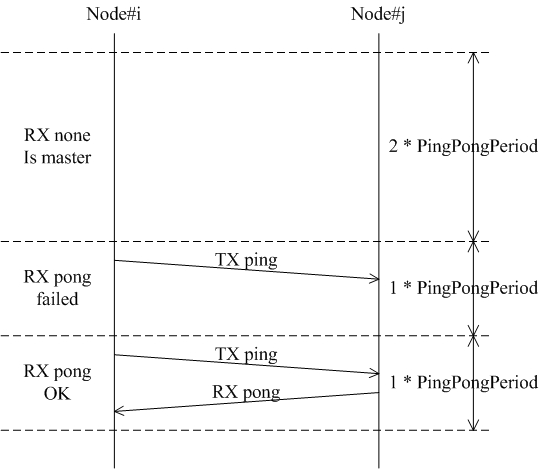

如上图所示，当LoRa终端上电后，在（2 * PingPongPeriod）周期内没有接收到ping数据帧，它就认为自己是master。Master节点每隔（1 * PingPongPeriod）周期主动发送ping数据帧，然后启动RF接收，可能接收到pong回应帧（正常通信），也可能接收超时（slave没有上电或通信失败）。

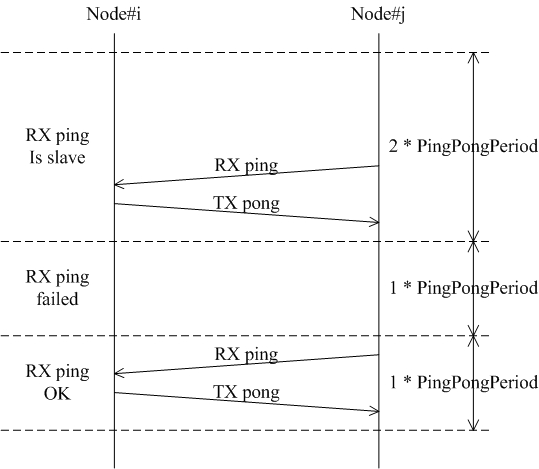

同理，当LoRa终端上电后，在（2 * PingPongPeriod）周期内接收到ping数据帧，它就认为自己是slave。Slave节点启动RF接收，如果接收到ping数据帧，它将发送pong回应帧。

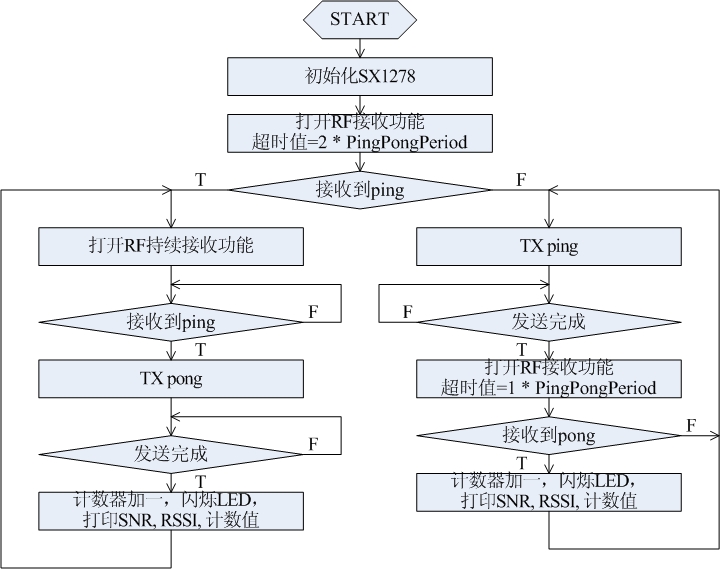

一个节点从上电，判断自身角色，根据角色处理逻辑，如下流程图所示。

3 代码剖析

PROCESS_THREAD(PingPong, ev, data)

{

#definePING    “ping, this is MASTER ofrime node.”

#definePONG    “pong, this is SLAVE of rimenode.”

#definePING_SIZE    34

#definePONG_SIZE    33



staticbool    s_bIsMaster;

staticuint16_t    s_wPingPongPeriod;

staticint32_t    s_lTxCnt = 0;

staticint32_t    s_lRxCnt = 0;



PROCESS_BEGIN();



InitSetLoRa();

s_wPingPongPeriod =

SX1278GetTimeOnAir(4) + SX1278GetTimeOnAir(4) + 15;                   1



/*Determine MASTER or SLAVE by RX “ping”. */

SX1278Receive(2 * s_wPingPongPeriod);                                              2

PROCESS_YIELD(); /* Yield until receive or timeout. */                          3

SX1278SetSleep(); /* MUST stop RxContinuous mode manually. */       4



if(GetCompareRxFrame(PING, PING_SIZE))                                           5

{

s_bIsMaster = FALSE;

}

else

{

s_bIsMaster = TRUE;

}



if(s_bIsMaster) /* Is MASTER */

{

while (1)

{

/* TX “ping” */

++s_lTxCnt;

SX1278Send(PING, PING_SIZE);                                                          6

PROCESS_YIELD_UNTIL( (RF_Tx_Done == s_tRFResult) ||

(RF_Tx_Timeout ==s_tRFResult) );          7



/* RX “pong” */

SX1278Receive(s_wPingPongPeriod);                                                  8

PROCESS_YIELD(); /* Yield until receive a frame or timeout. */

SX1278SetSleep(); /* MUST stop RxContinuous mode manually. */



if (GetCompareRxFrame(PONG, PONG_SIZE))                                    9

{

++s_lRxCnt;

RIME_DBG( RIME_DBG_ON,

“TxCnt=%ld, Rx Cnt=%ld, SNR=%d, RSSI=%d.\r\n”,

s_lTxCnt, s_lRxCnt, s_chPacketSnr,s_nPacketRssi );   10

}

}

}

else /* Is SLAVE */

{

while (1)

{

/* RX “ping” */

SX1278Receive(0);                                                                                  11

PROCESS_YIELD(); /* Yield until receive a frame or rx error. */

SX1278SetSleep(); /* MUST stop RxContinuous mode manually. */

if (GetCompareRxFrame(PING, PING_SIZE))                                          12

{

/* TX “pong” */

++s_lTxCnt;

SX1278Send(PONG, PONG_SIZE);                                                      13

PROCESS_YIELD_UNTIL( (RF_Tx_Done ==s_tRFResult) ||

(RF_Tx_Timeout == s_tRFResult) );         14



++s_lRxCnt;

RIME_DBG( RIME_DBG_ON,

“Tx Cnt=%ld, RxCnt=%ld, SNR=%d, RSSI=%d.\r\n”,

s_lTxCnt, s_lRxCnt,s_chPacketSnr, s_nPacketRssi );

}

}

}

PROCESS_END();

}

Line#1：计算PingPong通信空中时间，添加15ms做为收发准备时间；

Line#2：启动接收功能，超时时长为2倍PingPong通信空中时间；

Line#3：阻塞进程，直到接收数据帧或超时；

Line#4：设置SX1278为休眠，否则它将处于持续接收状态（那怕超时亦如此）；

Line#5：GetCompareRxFrame()复制数据帧到解析工作区，比较是否为ping帧；



Master节点逻辑

Line#6：master节点发送ping数据帧；

Line#7：阻塞进程，直到发送ping数据帧完毕；

Line#8：启动接收功能，超时时长为PingPong通信空中时间；

Line#9：比较是否为pong回应帧；

Line#10：打印发送和接收数据帧个数，SNR和RSSI值；



Slave节点逻辑

Line#11：启动持续接收功能，为0表明关闭超时功能；

Line#12：比较是否为ping数据帧；

Line#13：slave节点发送pong回应帧；

Line#14：阻塞进程，直到发送pong回应帧完毕；
