LoRa组网案例4：无线水表，上报+唤醒

案例背景

水表无线集抄具备很多好处：容易施工、缴费便捷、方便查询等。长期以来困扰该方案的是，既要长距离通信，又要低功耗以延长电池使用寿命。现在，LoRa无线可以解决该难题。

以32层高，每层4户为例，集抄128支水表；每15分钟抄读约10字节用水数据；10秒内能控制任意表计开阀（2字节，欠费停水，续费使用）。

提取需求

因素	指标
距离	层高可达32楼，墙壁和门等会造成信号衰减
带宽	纯负载带宽：(128 * 10 * 8 + 2 * 8 * 90)bit / (15 * 60)s =13bps，属于超低带宽要求
功耗	苛刻，水表电池供电，非通信时段要求休眠节能
规模	128个终端，小等规模无线网络
拓扑	主动上报+唤醒下发
成本	终端数量庞大，硬件成本要最低；不允许有流量费用。

应用LoRa系统

这是一个典型的“长距离，低功耗，低带宽，低成本”无线网络，可以选用锐米LoRa第二代系统。

空中速率档位=远距离，低速率，可以发挥LoRa超长距离通信能力；

频率=470MHz，免费频段；

射频发射功率=20dBm；

终端节点个数=128

单次上传最大字节=10

Slot时长=7000ms

注释：GetMinSlotLen(10, RF_SPEED_LOW,SYST_TDMA_WAKE)=1795

二次上报间隔=900000ms

唤醒data最大字节=2

唤醒ack最大字节=0

唤醒间隔=7000ms

注释： GetTime4WakeExchange(2, 0, RF_SPEED_LOW)=1680

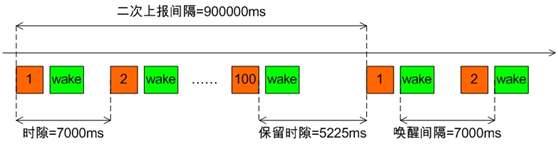

唤醒间隔与带宽利用如下图所示：
