LoRa组网案例3：智能温控，上报+唤醒

案例背景

舒适的温度可以提高人们的工作效率，一般办公楼都配置中央空调，如此一来，一方面保证温度合适，另一方面需要节能减排。可以设计一个智能温控系统，在办公区域布置100个温湿度传感器，温湿度值为8字节，每5分钟自动调节中央空调的温控功率。

提取需求

因素	指标
距离	方圆500米，层高可达36楼，墙壁和门等会造成信号衰减
带宽	纯负载带宽：(100 * 8 * 8 + 10 *8) bit / (5 * 60) s =22bps，属于超低带宽要求
功耗	苛刻，温湿度传感器电池供电，非采集时段要求休眠节能
规模	100个终端，小等规模无线网络
拓扑	主动上报+唤醒下发
成本	终端数量较多，硬件成本尽可能低；不允许有流量费用。

应用LoRa系统

这是一个典型的“长距离，低功耗，低带宽，低成本”无线网络，可以选用锐米LoRa第二代系统。

空中速率档位=远距离，低速率，可以发挥LoRa超长距离通信能力；

频率=470MHz，免费频段；

射频发射功率=20dBm；

终端节点个数=100

单次上传最大字节=8

Slot时长=1800ms

注释：

GetMinSlotLen(8, RF_SPEED_LOW, SYST_TDMA_WAKE)=1795，取1800ms。

二次上报间隔=300000ms

唤醒data最大字节=10

唤醒ack最大字节=0

唤醒间隔=300000ms

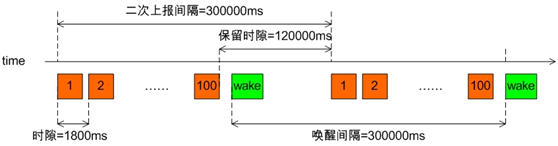

唤醒间隔与带宽利用如下图所示：
